Ventilanbohrarmatur Fig. 8358

Ventilanbohrarmatur Fig. 8358

Art-Nr. 174610

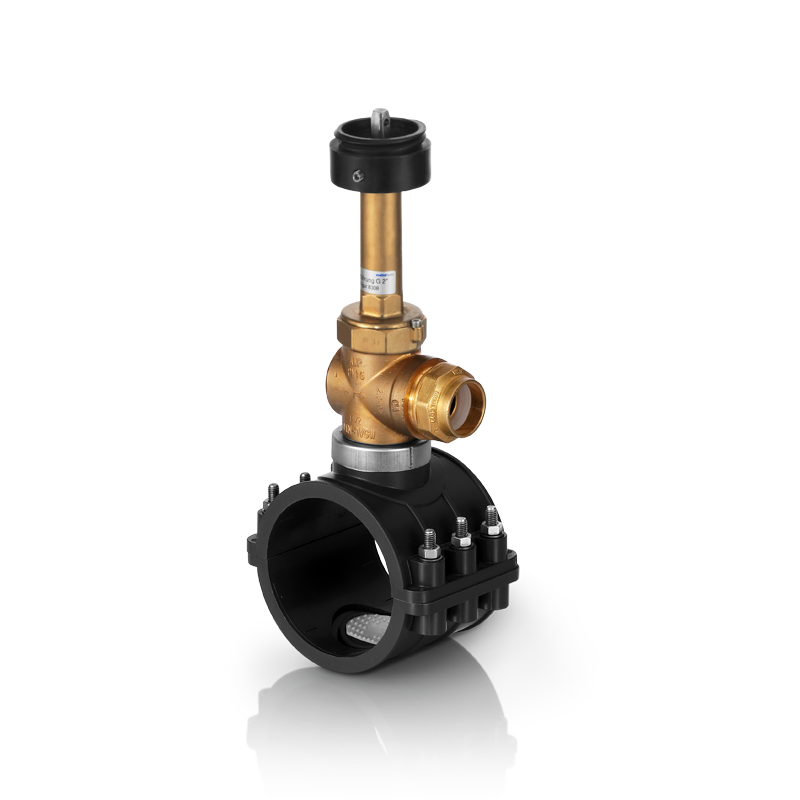

Ventilanbohrarmatur
Fig. 8358 | PN 10
mit Stanzfräser für PVC- und PE-Rohre

Trinkwasser

Login

Für Preisinformationen bitte einloggen.

Technische Angaben
Anbohrschelle Kunststoff
Eckventil Messing und Messing bleifrei^**⁾
Dichtungen nach EPDM / W270
Zubehör	Fig.
Einbaugarnitur Teleskop	6895, 8326
Einbaugarnitur Universal	6654, 8314
Handrad	8316, 8317
Spindelaufsatz	6662
Spindelverlängerung	9749, 9750
Strassenkappen (siehe Zubehör)
Montagehinweis
Ventil beidseitig 45° schwenkbar
Abgang 1½“ Bohrung 30 mm
Abgang 2“ Bohrung 44 mm
Anbohren mit Anbohrapparat siehe unter Montage- und Anbohranleitung	7813

^a) Für Anbohrung mit Unionhilfsventil, Bohrung 24 mm
^b) Nicht für PVC-Rohr geeignet (max. Wandstärke HDPE-Rohre 22.5 mm

DN	ØD1 mm	ØD2 mm	dR Ø	A mm	H1 mm	H2 mm	SW1 mm	SW2 mm	kg	PN bar	Art-Nr.
40^a)	50	1"	32	100	310	122	55	36	3.1	10	174610 170258^**)
40^a)	50	1¼"	40	100	310	122	55	36	3.1	10	174630 170272^**)
50	63	1"	32	116	283	97	55	36	3.1	10	174611 170259^**)
50	63	1¼"	40	116	283	97	55	36	3.1	10	174631 170273^**)
65	75	1"	32	124	289	103	55	36	3.3	10	174612 170260^**)
65	75	1¼"	40	124	289	103	55	36	3.3	10	174632 170274^**)
80	90	1"	32	142	297	111	55	36	3.5	10	174613 170261^**)
80	90	1¼"	40	142	345	122	55	36	3.5	10	174633 170275^**)
100	110	1"	32	165	307	121	55	36	3.6	10	174614 170262^**)
100	110	1¼"	40	165	355	132	55	36	3.6	10	174634 170276^**)
100	125	1"	32	181	314	128	55	36	4.1	10	174615 170263^**)
100	125	1¼"	40	180	362	139	55	36	4.1	10	174635 170277^**)
125	140	1"	32	200	322	136	55	36	4.5	10	174616 170264^**)
125	140	1¼"	40	200	370	147	55	36	4.5	10	174636 170278^**)
150	160	1"	32	218	332	146	55	36	4.9	10	174617 170265^**)
150	160	1¼"	40	218	380	157	55	36	4.9	10	174637 170279^**)
150^b)	180	1"	32	260	342	156	55	36	5.1	10	170278 170266^**)
150^b)	180	1¼"	40	260	390	167	55	36	5.1	10	174638 170280^**)
200^b)	200	1"	32	260	352	166	55	36	5.4	10	174619 170267^**)
200^b)	200	1¼"	40	260	400	177	55	36	5.4	10	174639 170281^**)
200^b)	225	1"	32	290	365	179	55	36	5.5	10	174620 170268^**)
200^b)	225	1¼"	40	320	425	202	55	36	5.5	10	174640 170282^**)
250^b)	250	1"	32	320	377	191	55	36	5.7	10	174621 170269^**)
250^b)	250	1¼"	40	320	425	202	55	36	5.7	10	174641 170283^**)
250^b)	280	1"	32	390	392	206	55	36	5.9	10	174622 170270^**)
250^b)	280	1¼"	40	390	440	217	55	36	5.9	10	174642 170284^**)
300^b)	315	1"	32	400	410	224	55	36	6.1	10	174623 170271^**)
300^b)	315	1¼"	40	400	458	235	55	36	6.1	10	174643 170285^**)
