Flanschverbindung Fig. 2008-10

Art-Nr. 204993

Flanschverbindung
Fig. 2008-10 | PN 10
rostfrei V2A

Gas | Trinkwasser

Login

Für Preisinformationen bitte einloggen.

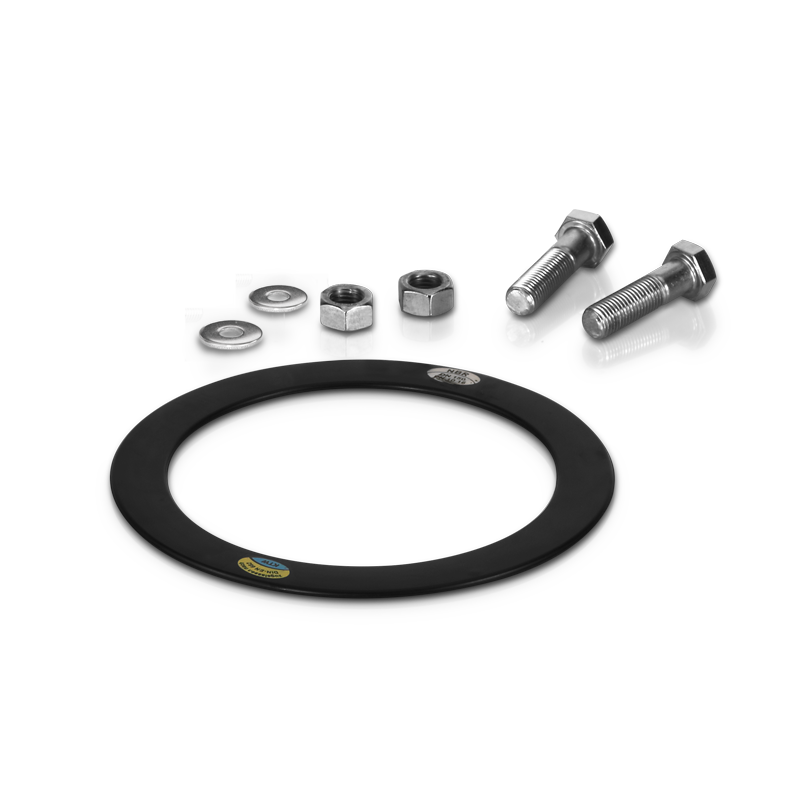

Lieferung umfasst

Schrauben (DIN 931), Muttern (DIN 934) und U-Scheiben (DIN 125B) aus V2A

Flanschdichtung Typ G-ST mit Stahlkerneinlage aus NBR-DUO (DIN EN 1514-1) für Wasser und Gas


Anwendung

Die Dichtheit bei Formstücken mit Flanschen kann nur mit Flanschdichtung Typ G-ST mit Stahlkerneinlage gewährleistet werden

Flanschverbindung grösser PN 16 auf Anfrage



DN

ØD
mm

Ød
mm

b
mm

Schrauben

Anzahl


kg

PN
bar

Art-Nr.

NPK / CAN
CPN

200

273

220

6

M 20x80/46

8

2.9

10

204993

877.323

250

328

273

6

M 20x80/46

12

4.3

10

204994

877.324

300

378

324

6

M 20x90/46

12

4.3

10

204995

877.325

350

438

368

7

M 20x90/46

16

5.8

10

204996

877.326

400

489

407

7

M 24x100/54

16

7.0

10

204997

877.327

500

594

508

7

M 24x100/54

20

9.0

10

204998

877.328

600

695

610

7

M 27x110/60

20

16.1

10

204999

-
